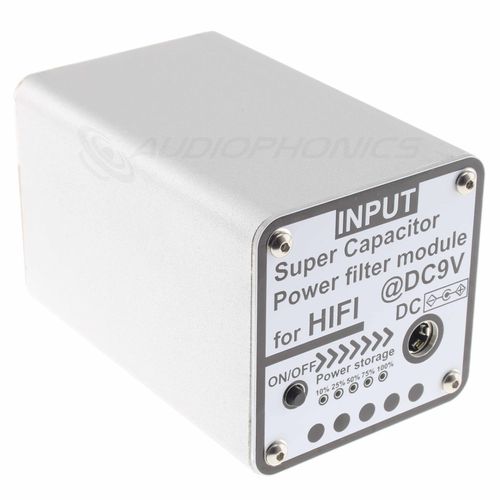

Filtre Jack DC 9V à Supercondensateurs vers jack DC
Alimentations HiFi
Référence 19073
Bon à savoir
Ce filtre jack DC 9V à supercondensateur vous permet d'obtenir une alimentation propre pour vos équipements et appareils Hi-Fi grâce à 4 supercondensateurs 5F - 3.0V ainsi qu'un système de buffer intelligent avec effet de suppression du mode commun. Il intègre également un régulateur de tension linéaire UTC UZ1085L, un microcontrôleur STC 8H1K08 et un transistor MOSFET ME85P03.Dont 0,05 € d'éco-participation
Derniers articles en stock !
- Paiement sécurisé
- Expédié et facturé depuis la France
- 14 jours pour changer d'avis
Ce qu'il fait
Filtre Jack DC 9V à Supercondensateurs vers jack DC
Ce filtre jack DC 9V à supercondensateurs vous permet d'obtenir une alimentation propre pour vos équipements et appareils Hi-Fi grâce à 4 supercondensateurs 5F - 3.0V ainsi qu'un système de buffer intelligent avec effet de suppression du mode commun. Il intègre également un régulateur de tension linéaire UTC UZ1085L, un microcontrôleur STC 8H1K08 et un transistor MOSFET ME85P03. L'entrée et la sortie sont réalisées sur connecteur jack DC 5.5/2.1mm. On retrouve également des LED d'indication de chargement du filtre Jack DC : 10%, 25%, 50%, 75%, 100%. Il est lui même alimenté en 9V 3A via son entrée jack DC.
Fonctionnement du filtre
Au moment du branchement d'une alimentation en entrée du filtre, les 5 LED vont s'allumer de manière cyclique. Aucune tension n'est alors délivrée en sortie. Les LED vont ensuite s'allumer de manière fixe dans l'ordre suivant : 10% → 25% → 50% → 75% → 100%, au fur et à mesure que les supercondensateurs se chargent. Pour disposer d'une tension en sortie, il est nécessaire d'atteindre un niveau de charge de 100%, puis d'appuyer sur le bouton ON/OFF. La LED correspondant au niveau de charge (100%) des condensateurs restera alors la seule allumée et fixe. Si la charge n'atteint jamais les 100% avec 5 LED fixes, et qu'une LED continue de clignoter, cela indique que votre alimentation en entrée ne délivre pas exactement 9V.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Filtre Jack DC |
| Entrée | Jack DC 5.5/2.1mm |
| Sortie | Jack DC 5.5/2.1mm |
| Général | |
|---|---|
| Dimensions | 82 x 52mm |
| Couleur | Argent |
| Poids | 150g |
| Conditionnement | 1x Filtre Jack DC 9V 1x Câble jack DC 5.5/2.1mm vers jack 5.5/2.1mm 2x Adaptateur jack 5.5/2.5mm vers jack 5.5/2.1 |
Fiche technique
| État | Neuf |
|---|---|
| Entrées | Jack DC 5.5/2.1mm |
| Sorties | Jack DC 5.5/2.1mm |
| Couleur | Argent |
| Tension de sortie (V) | 9.0 |
| Courant de sortie (A) | NC |
| Tension d'entrée (V) | 9.0 |
| Type d'Alimentation | Filtre d'alimentation |
