GLA Module Contrôle de Volume 50kOhm avec Encodeur / Télécommande

Ce module numérique contrôleur de volume GLA est composé d'un encodeur et d'une télécommande. Ce module est dédié au réglage du volume sonore et remplace les potentiomètres mécaniques traditionnels. Grâce à ses puces intégrées il permet d'éviter les bruits de glissements. Il est doté de nombreuses fonctions qui en font un choix idéal pour tout projet DIY :

• Mémoire de position de volume : le dernier niveau est conservé au réallumage.
• Mode muet : en utilisant la télécommande ou en effectuant une pression sur le potentiomètre.
• Large plage de contrôle de volume : -79db à +10dB
• Fonction de préamplification : cela permet d'avoir un bon volume de sortie sur les appareils à faible niveau de sortie tels que les ordinateurs portables ou les téléphones en activant le mode "loudness" (pour activer cette fonction il est nécessaire de court-circuiter la soudure OP1).
• Sortie de signal subwoofer sur pastilles à souder : fréquence de coupure à 85Hz (les câbles pour cette application ne sont pas fournis).

Ce module GLA possède une impédance d'entrée de 50KOhm avec un signal d'entrée et de sortie de 2.1Vrms (@ THD+N = 1%) pour une tension de fonctionnement située entre 12V et 15V DC.

Les élements du module de contrôle de volume

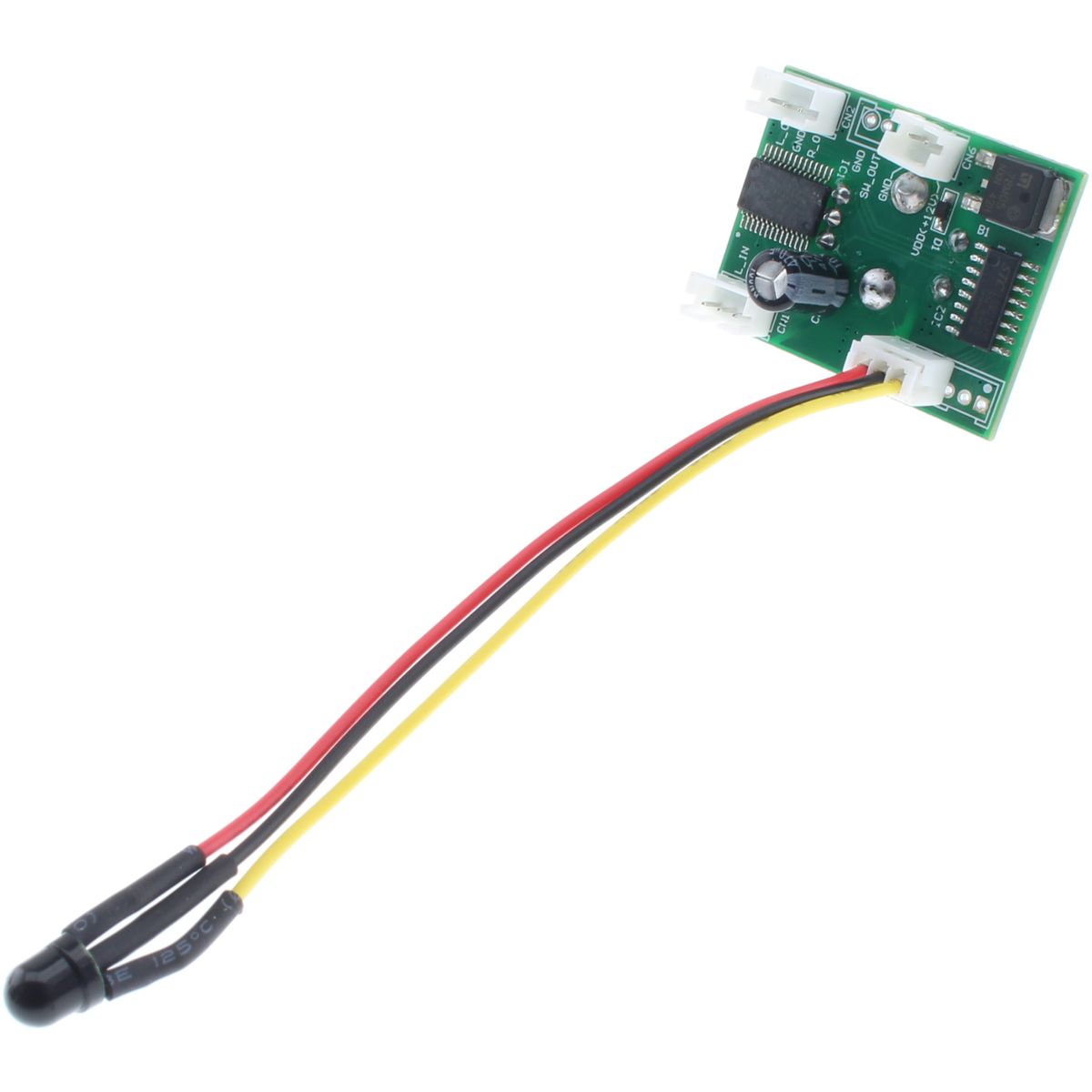

Encodeur

Ce PCB intègre un potentiomètre, 2 régulateurs de tension 78M09 et 78M05 ainsi qu'un microcontrôleur STC15W204S. Au niveau des entrées et sorties on retrouve une entrée de signal stéréo sur connecteur JST 3 broches ainsi que son homologue en sortie, une sortie subwoofer sur pastilles à souder et une entrée pour alimentation JST 2 broches.

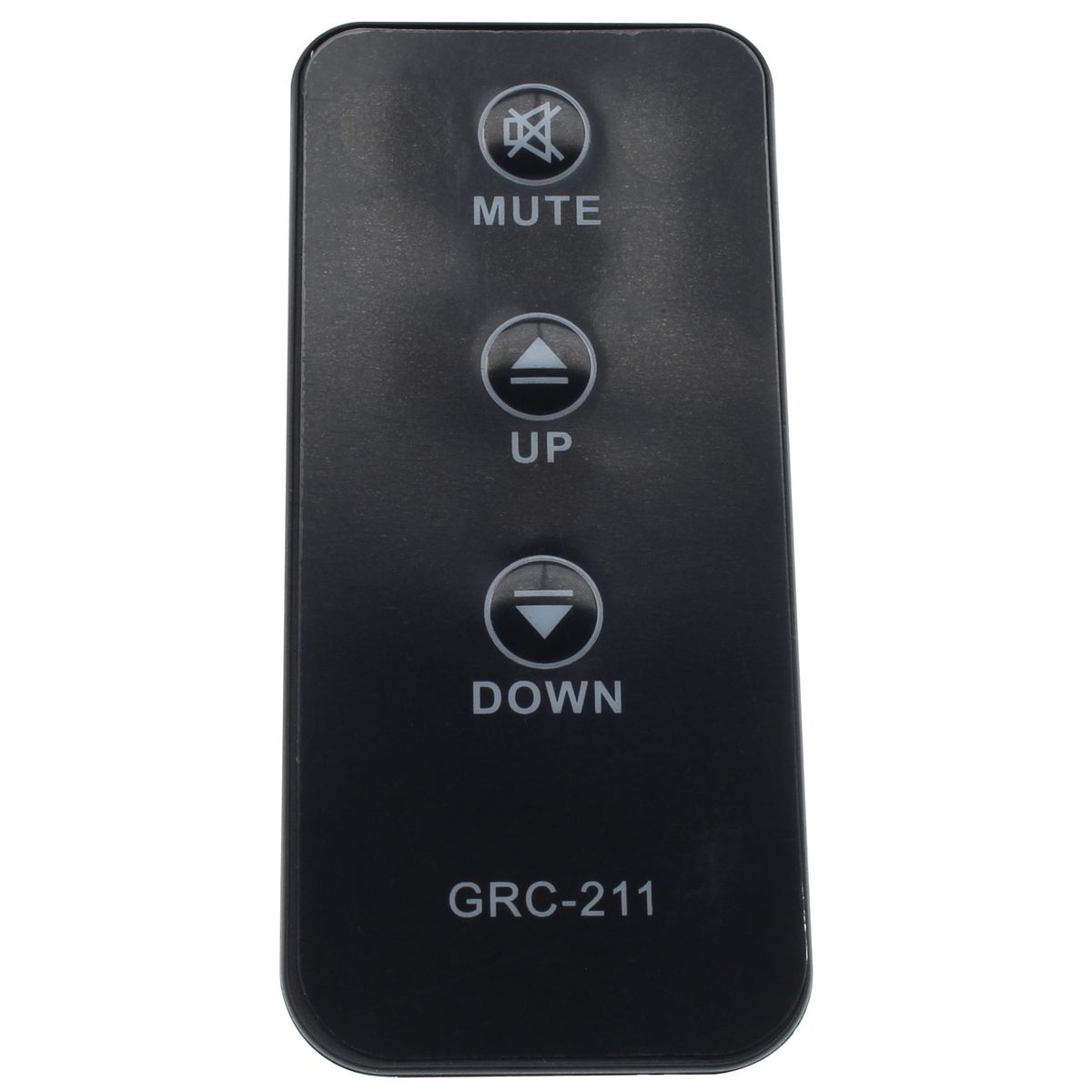

Télécommande

Une petite télécommande infrarouge permet de contrôler le niveau sonore ainsi que la fonction "MUTE" à distance. Très pratique, cela évite de devoir se déplacer et utiliser systématiquement le potentiomètre pour accéder au contrôle de volume.
