Bon à savoir
Le 6H6Pi est un tube de puissance double triode durable et fiable pouvant être utilisé en remplacement d'un tube 6H6N ou d'un tube 6N6N.12,90 €Tax incl.
Dont 0,05 € d'éco-participation
Garantie 2 ans
Bientôt disponible 20/06/2024
- Paiement sécurisé
- Expédié et facturé depuis la France
- 14 jours pour changer d'avis
Ce qu'il fait

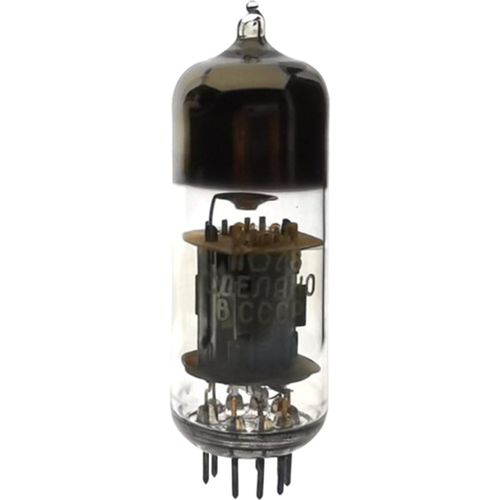

6H6Pi Tube double triode
Le 6H6Pi est un tube de puissance double triode durable et fiable pouvant être utilisé en remplacement d'un tube 6H6N ou d'un tube 6N6N.
Caractéristiques techniques
| Caractéristiques électriques | |
|---|---|
| Tension de chauffe du filament (Uh) | 6.3V |
| Courant de chauffe du filament (Ih) | 750±70mA |
| Tension de fonctionnement de l'anode (Ua) | 120V |
| Tension de contrôle grille des triodes (Ugt) | -2V |
| Courant anode (Ia) | 28(+8 /-7)mA |
| Courant de l'anode pour chaque triode quand la tension de contrôle grille 1 est égale à -15V (Iaz) | ⩽150µA |
| Conductance mutuel de chaque triode (S) | 11.2 (+2.2 / -3.2)mA/V |
| Puissance d’amplification (µ) | 22±4 |
| Résistance de chaque triode en auto-polarisation (R) | 68Ω |
| Impédance de la grille de contrôle (Ri) | 1.8kΩ |
| Capacitance inter-électrode | |
|---|---|
| Capacitance entre la grille de contrôle et la cathode (Cg1k) | 4.4pF |
| Capacitance entre l'anode et la cathode de la première triode (Cak¹) | 1.7pF |
| Capacitance entre l'anode et la cathode de la seconde triode (Cak²) | 1.85pF |
| Capacitance entre la grille de contrôle et l'anode (Cg1a) | ⩽3.5pF |
| Capacitance entre la première et la seconde anode (Ca1a2) | ⩽0.15pF |
| Capacitance entrela cathode et le filament (Ckh) | ⩽8pF |
| Valeur maximale | |
|---|---|
| Tension de chauffe du filament (Uh) | 7V |
| Tensions de fonctionnement de l'anode (Ua) | 300V |
| Tensions de fonctionnement de l'anode quand le courant de l'anode est ⩽5µA et la tension de la grille de contrôle des deux triodes -50V (Ua¹) | 450V |
| Dissipation de puissance pour chaque anode (Pa²) | 4.8W |
| Dissipation de puissance combinée des deux anodes (Pa³) | 8W |
| Courant pour chaque cathode (Ik⁴) | 45mA |
| Courant pour chaque triode (I⁵) | 40mA |
| Courant de la cathode du filament (Ukh) | 100V |
| Résistance de la grille de contrôle des deux triodes (Rgt) | 1MΩ |
| Température de la paroi de verre (Tbulb) | 200°C |
| Général | |
|---|---|
| Dimensions | 72mm x 22.5mm |
| Conditionnement | Vendu à l'unité |
Fiche technique
| État | Neuf |
|---|
Avis
Commentaires (1)
Note
Aucun avis n'a été publié pour le moment.
12,90 €6H6Pi Tube Double Triode (Unité)
