Ce qu'il fait
Module contrôle de volume
Contrôle de volume, afficheur, télécommande & potentiomètre
Ce module très complet est idéal pour ajouter rapidement et facilement un contrôle de volume moderne et accessible à vos réalisations Do it Yourself.
Il fonctionne comme un diviseur de tension grâce à de nombreuses résistances internes. Aussi la précision du volume atteint 1dB.
Le module est livrée avec une véritable panoplie d'accessoires déjà sélectionnés et configurés pour fonctionner dès sa mise en place. On trouve ainsi un écran à deux chiffres indiquant le niveau du volume, le câblage approprié pour relier ledit écran, un potentiomètre linéaire déjà monté sur PCB et même une télécommande infra-rouge.
Installation aisée

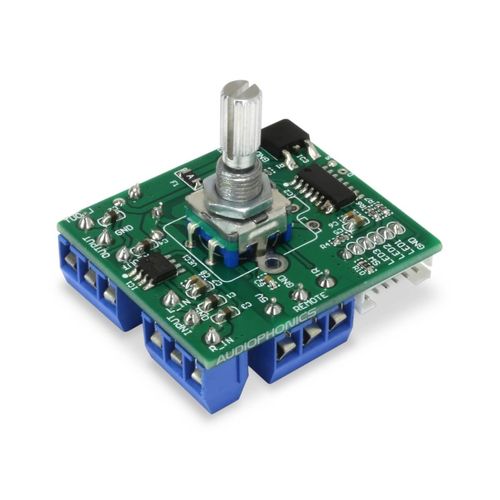

Le potentiomètre permettant le contrôle de volume manuel est livré installé sur le PCB. Il s'agit d'un potentiomètre rotatif classique avec montage à écrou directement sur façade.
Toutes les entrées et sorties sont déjà équipées de connecteurs adéquats. On trouve des borniers pour les canaux droite / gauche, un bornier dédié à l'alimentation ainsi qu'un bornier optionnel pour utiliser un récepteur infrarouge différent de celui fourni avec le module.
Un connecteur XH2.54mm 6 voies est en charge de l'interconnexion avec l'afficheur digital fourni. Le câble prévu à cet effet est livré avec le module.
Afficheur digital

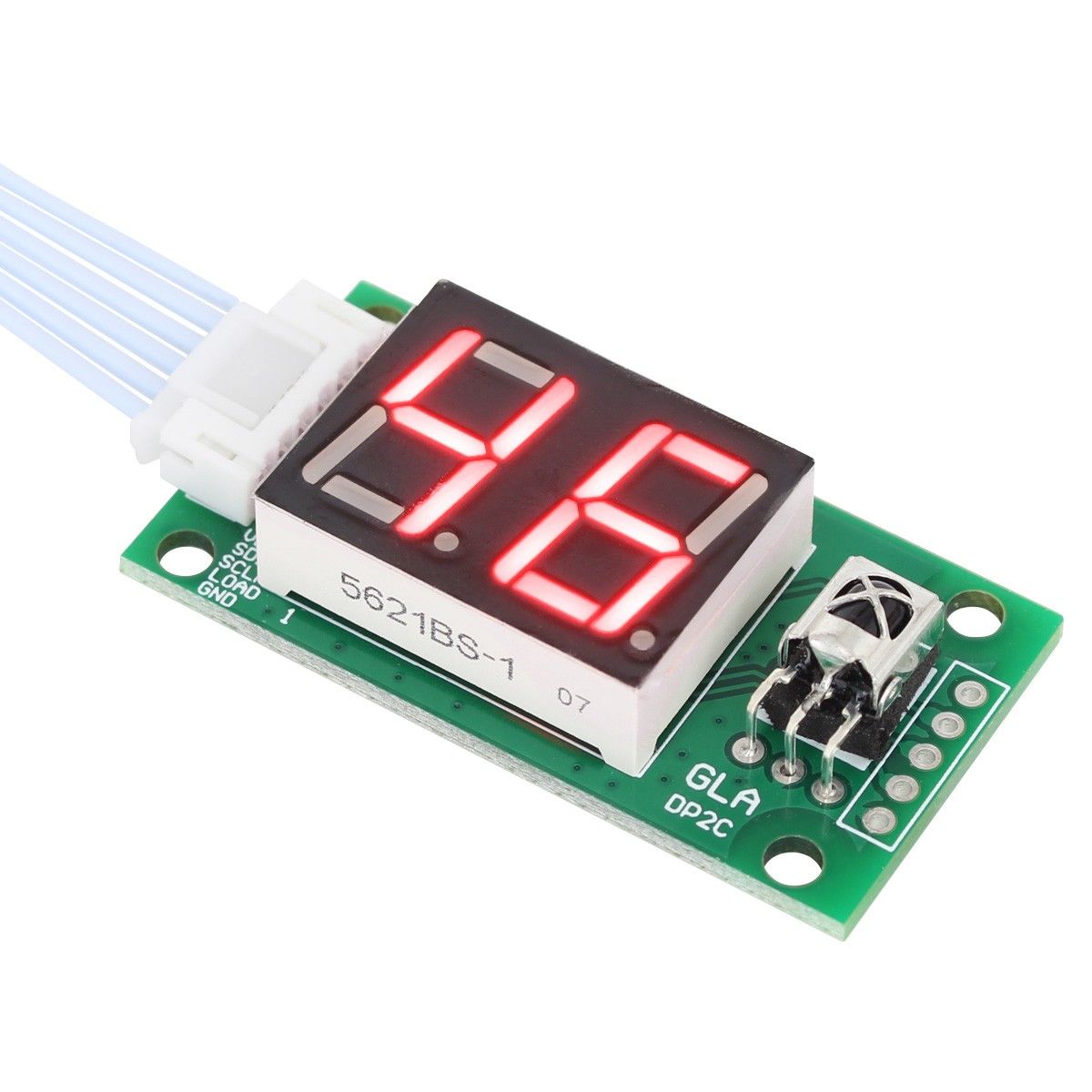

Un afficheur digital LED compatible est livré avec le module. Ce dernier est monté sur son PCB distinct afin de faciliter l'intégration de l'ensemble dans des boîtiers variés.
En fonction de la position du potentiomètre et de l'état du diviseur de tension, le volume sera affiché sur une échelle s'élevant de 0 à 79.
La position 0 correspond à l'état mute.
Télécommande

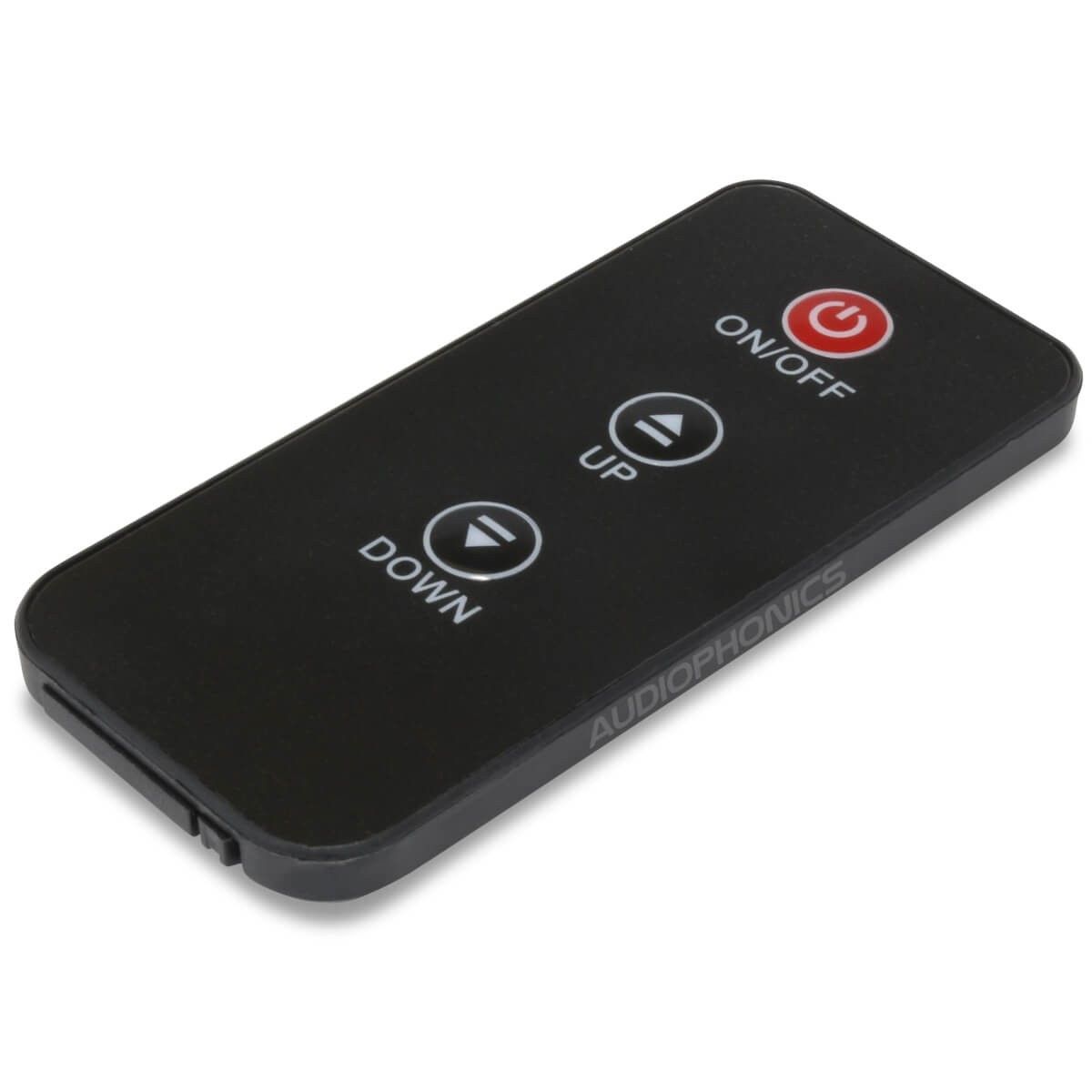

Une télécommande est fournie avec le module.
Elle permet d'opérer à distance les opérations suivantes : monter le volume, baisser le volume et mettre l'appareil sur mute.
La télécommande communique avec un récepteur infrarouge monté à l'extrêmité du PCB de l'afficheur. Cela favorise une installation intuitive du point de vue de l'utilisateur dans la mesure où le récepteur I/R est situé par défaut à proximité de l'affichage.
Il n'est toutefois pas indispensable d'utiliser le module affichage fourni pour utiliser la télécommande : une autre entrée I/R située cette fois directement sur le PCB du potentiomètre permet d'utiliser ce dernier avec télécommande sans passer par l'affichage (de même, des borniers sont déjà prévus à cet effet).
Schéma d'installation
Dimensions carte module principale et potentiomètre
Dimensions carte afficheur
Entraxes carte afficheur
| Spécifications | |
|---|---|
| Type | Module contrôle de volume |
| Mode | Diviseur de tension |
| Interface | Potentiomètre rotatif 360° Télécommande IR (fournie) - Protocole NEC |
| Entrées | Bornier 2 voies (L / R / GND) |
| Potentiomètre axe | Cranté 6mm⌀ |
| Contrôleur de volume | PT2257 |
| Potentiomètre diamètre perçage | 6.7mm |
| Affichage (fourni) | Afficheur LED 2 chiffres 0-79 |
| Alimentation (non fournie) | +12~16VDC |
| Dimensions | 39x42mm |
