Module buffer selection de source 2x NE5532 4 entrées RCA
Modules sélection de source
Référence 13243
Disponible sur commande
- Paiement sécurisé
- Expédié et facturé depuis la France
- 14 jours pour changer d'avis
Ce qu'il fait
Module selection de source avec buffer
2x NE5532P, 4 x sorties RCA stéréo, Selecteur rotatif
Ce module très complet est d'abord un buffer fonctionnant avec deux AOP NE5532P (dont l'un est monté sur support DIP8). C'est aussi un sélecteur de source avec 4 entrées RCA avec son commutateur / indicateur monté sur un PCB indépendant (fourni avec ce produit).
L'ensemble offre de très bonnes performances, notamment grâce à une alimentation linéaire régulée intégrée qui pourra être relié directement à un transformateur torique compatible.
Un form-factor fin et allongé participe à l'originalité de ce module tout en ouvrant des possibilités d'intégration insoupçonnées.
Double AOP NE5532P
Deux amplificateurs opérationnels NE5532P se situent au coeur de l'étage buffer.
L'un des deux AOP est monté sur un support DIP8 et peut ainsi être changé afin de faire évoluer l'appareil selon ses préférences et les spécificités des autres éléments composants l'installation audio.
6 paires de résistances à tolérance 1% permettent à l'étage de buffer de travailler dans des conditions stables pour offrir une restitution sonore stable et précise.
Sélecteur de source
Ce module possède 4 entrées stéréo sur port RCA. Il est accompagné d'un commutateur mécanique rotatif permettant de sélectionner la source en entrée.
Ce commutateur est déjà monté sur un PCB indépendant. PCB qui comprend également 4 emplacements déjà aménagés pour y recevoir des LEDs (fournies) constituant ainsi un indicateur visuel de la source active.
Pour préserver le signal audio dans toute sa clarté, ce dernier ne circule pas dans le selecteur de source. Le selecteur rotatif se contente d'alimenter des duos de transistors S9014 et de relais HK19F pour activer / désactiver chaque sortie.
Chaque relais s'accompagne d'une diode de commutation 1N4148 à faible fuite de courant.

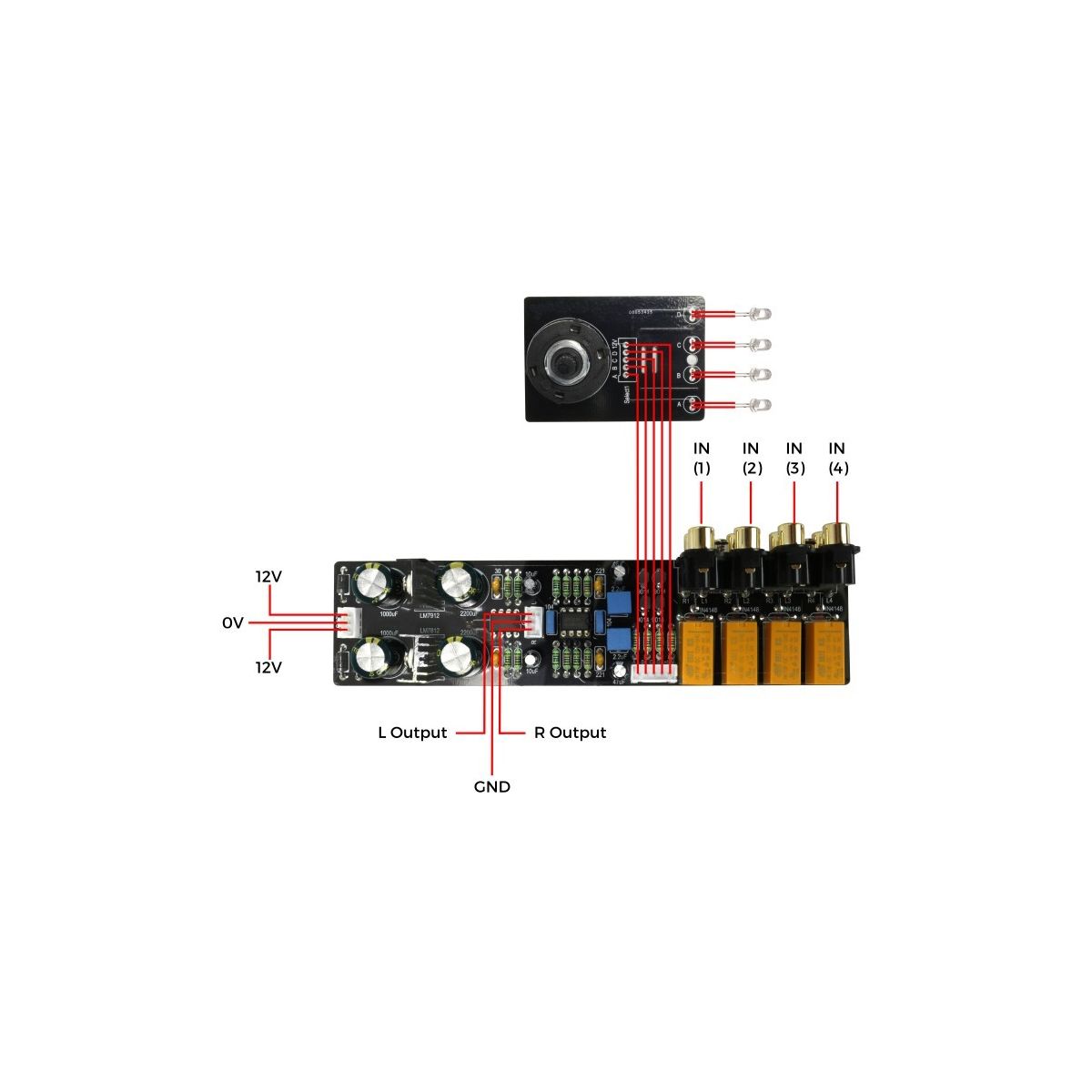

Schéma de montage
| Spécifications | |
|---|---|
| Type | Module Buffer Selection de source |
| Entrée | RCA stéréo x4 |
| Sortie | 2 canaux analogique (XH) Connecteurs Droite - Gauche - GND |
| Connexion Selecteur source | Câble XH à souder |
| Alimentation | AC (12V + 0 + 12V) |
| Gain | x10 |
| Dimensions PCB préamplificateur | 173 x 42 x 30mm |
| Dimensions PCB Selecteur | 61 x 42 x 17 mm |
| Poids | 116g |
| Pièces fournies | |
|---|---|
| Module buffer | x1 |
| PCB Commutateur selection source | x1 |
| Diodes électroluminescentes | x4 |
| Câble d'interconnexion | x1 |
Fiche technique
| État | Neuf |
|---|---|
| Entrées | RCA |
| Sorties | Connecteur PCB |
| Montage | A souder |
| Canaux | 2 (Stéréo) |
